ОПИСАНИЕ КОНСТРУКЦИИ
Телескопические гидроцилиндры одностороннего действия изготовлены в соответствии с ISO и DIN, и рассчитаны с учетом работы под давлении от 16МПа до 20МПа.
Отличительной особенностью данных гидроцилиндров является минимальный размер в сложенном положении и многократном ходе штока. Крепление осуществляется при помощи цапфы и шарнирного подшипника на штоке, что позволяет установку гидроцилиндров вне рабочей области оборудования.
ПРИМЕНЕНИЕ
Данная конструкция удобна для использования в мобильных установках, самосвалах, подъемниках.
Конструкция указанная в каталоге не является фиксированной, и мы можем изменять размеры под Ваши требования, без ущерба качеству.
В данный момент каталог не наполнен всеми моделями, но на сегодняшний день мы располагаем оборудованием для производства гидроцилиндров с диаметром поршня до 1500мм, максимальный ход до 18 000 мм, в том числе изготовлении из специальных материалов, таких как 40Х и 30ХГСА, 09Г2С по Российским нормам и 40CrMo4 по Европейским. Толщина хромового покрытия может достигать до 50мкр, возможность внутреннего хромирования гильзы цилиндра диаметром до 800 мм и длиной до 6 000 мм.
В таблице ниже Вы найдете базовые модели выпускаемых нами телескопических цилиндров
Если Вы не смогли подобрать нужные Вам размеры или у Вас нет времени заниматься мониторингом данной страницы, Вы можете отправить нам запрос, техническое задание или чертежи удобным для Вас способом. Любые изменения в размерах гидроцилиндров, как правило не приводят к увеличению стоимости за счет «уникальности Вашей конструкции», т.к. все цилиндры Gidrolast производятся по требованиям Заказчика:
Звоните: +7 (812) 3366094 (доб.20),
Пишите: a.piskunov(собака)gidrolast.ru
Отправьте факс: +7 (812) 3366094 (доб.41),
Или отправьте сообщение через форму на этой странице справа вверху.

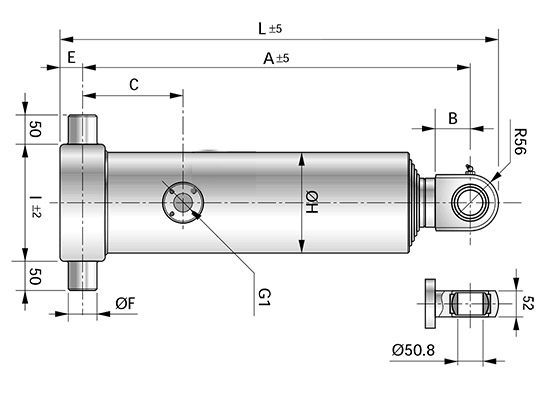

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
||||||||||
| Обозначение | Общ. ход, мм | Кол-во ст. | L | A | B | C | E | F | H | I |
|
Усилие на штоке 25т |
||||||||||
|
GLST-16.MT4.154.135.116.98.79.8164.A.A/MP5 |
8164 |
5 |
2082 |
1991 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.116.98.79.61.5101.A.A/MP5 |
5101 |
4 |
1703 |
1617 |
70 |
190 |
30 |
50 |
138 |
192 |
|
Усилие на штоке 30т |
||||||||||
|
GLST-16.MT4.116.98.79.3815.A.A/MP5 |
3815 |
3 |
1696 |
1610 |
70 |
190 |
30 |
50 |
138 |
192 |
|
GLST-16.MT4.116.98.79.2813.A.A/MP5 |
2813 |
3 |
1337 |
1251 |
70 |
190 |
30 |
50 |
138 |
192 |
|
Усилие на штоке 35т |
||||||||||
|
GLST-16.MT4.154.135.116.98.79.7229.A.A/MP5 |
7229 |
5 |
1895 |
1804 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.174.154.135.116.98.8601.A.A/MP5 |
8601 |
5 |
2187 |
2086 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.135.116.98.79.5070.A.A/MP5 |
5070 |
4 |
1703 |
1617 |
70 |
190 |
30 |
50 |
159 |
192 |
|
GLST-16.MT4.135.116.98.79.4478.A.A/MP5 |
4478 |
4 |
1555 |
1469 |
70 |
190 |
30 |
50 |
159 |
192 |
|
GLST-16.MT4.135.116.98.79.3869.A.A/MP5 |
3869 |
4 |
1378 |
1292 |
70 |
190 |
30 |
50 |
159 |
192 |
|
Усилие на штоке 40т |
||||||||||
|
GLST-16.MT4.174.154.135.116.98.8126.A.A/MP5 |
8126 |
5 |
2085 |
1987 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.7780.A.A/MP5 |
7780 |
5 |
2003 |
1902 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.154.135.116.98.79.6764.A.A/MP5 |
6764 |
5 |
1809 |
1718 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.6313.A.A/MP5 |
6313 |
5 |
1722 |
1621 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.5574.A.A/MP5 |
5574 |
5 |
1564 |
1473 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.5314.A.A/MP5 |
5314 |
5 |
1512 |
1421 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.4813.A.A/MP5 |
4813 |
5 |
1387 |
1296 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.4643.A.A/MP5 |
4643 |
5 |
1353 |
1262 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.79.4044.A.A/MP5 |
4044 |
5 |
1209 |
1118 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.135.116.98.4241.A.A/MP5 |
4241 |
3 |
1828 |
1742 |
70 |
190 |
30 |
50 |
159 |
192 |
|
GLST-16.MT4.135.116.98.3792.A.A/MP5 |
3792 |
3 |
1696 |
1610 |
70 |
190 |
30 |
50 |
159 |
192 |
|
GLST-16.MT4.135.116.98.3192.A.A/MP5 |
3192 |
3 |
1503 |
1417 |
70 |
190 |
30 |
50 |
159 |
192 |
|
Усилие на штоке 45т |
||||||||||
|
GLST-16.MT4.174.154.135.116.98.79.6667.A.A/MP5 |
6667 |
6 |
1574 |
1473 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.79.4830.A.A/MP5 |
4830 |
6 |
1219 |
1118 |
70 |
200 |
45 |
57 |
203 |
234 |
|
Усилие на штоке 50т |
||||||||||
|
GLST-16.MT4.196.174.154.135.116.98.8408.A.A/MP5 |
8408 |
6 |
1862 |
1751 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.174.154.135.116.98.7191.A.A/MP5 |
7191 |
5 |
1923 |
1777 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.154.135.116.98.5635.A.A/MP5 |
5635 |
4 |
1837 |
1746 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.5395.A.A/MP5 |
5395 |
4 |
1802 |
1711 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.5034.A.A/MP5 |
5034 |
4 |
1705 |
1614 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.4630.A.A/MP5 |
4630 |
4 |
1587 |
1496 |
70 |
190 |
35 |
57 |
178 |
234 |
|
GLST-16.MT4.154.135.116.98.4443.A.A/MP5 |
4443 |
4 |
1557 |
1466 |
70 |
190 |
35 |
57 |
178 |
234 |
|
Усилие на штоке 55т |
||||||||||
|
GLST-16.MT4.196.174.154.135.116.98.8048.A.A/MP5 |
8048 |
6 |
1827 |
1716 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.7779.A.A/MP5 |
7779 |
5 |
2018 |
1907 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.174.154.135.116.98.7026.A.A/MP5 |
7026 |
5 |
1847 |
1746 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.6726.A.A/MP5 |
6726 |
5 |
1812 |
1711 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.6276.A.A/MP5 |
6276 |
5 |
1715 |
1614 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.6145.A.A/MP5 |
6145 |
5 |
1648 |
1502 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.5697.A.A/MP5 |
5697 |
5 |
1664 |
1563 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.5536.A.A/MP5 |
5536 |
5 |
1567 |
1466 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.98.5445.A.A/MP5 |
5445 |
5 |
1537 |
1391 |
70 |
200 |
45 |
57 |
203 |
234 |
|
Усилие на штоке 65т |
||||||||||
|
GLST-16.MT4.196.174.154.135.116.98.7508.A.A/MP5 |
7508 |
6 |
1730 |
1614 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.98.6620.A.A/MP5 |
6620 |
6 |
1582 |
1471 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.174.154.135.116.6227.A.A/MP5 |
6227 |
4 |
2003 |
1902 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.5603.A.A/MP5 |
5603 |
4 |
1840 |
1739 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.5364.A.A/MP5 |
5364 |
4 |
1805 |
1704 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.5004.A.A/MP5 |
5004 |
4 |
1708 |
1607 |
70 |
200 |
45 |
57 |
203 |
234 |
|
GLST-16.MT4.174.154.135.116.4412.A.A/MP5 |
4412 |
4 |
1560 |
1459 |
70 |
200 |
45 |
57 |
203 |
234 |
|
Усилие на штоке 75т |
||||||||||
|
GLST-16.MT4.196.174.154.135.116.7036.A.A/MP5 |
7036 |
5 |
1890 |
1779 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.6686.A.A/MP5 |
6686 |
5 |
1820 |
1709 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.6236.A.A/MP5 |
6236 |
5 |
1723 |
1612 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.6134.A.A/MP5 |
6134 |
5 |
1666 |
1555 |
70 |
210 |
55 |
63,5 |
229 |
262 |
|
GLST-16.MT4.196.174.154.135.116.5496.A.A/MP5 |
5496 |
5 |
1575 |
1464 |
70 |
210 |
55 |
63,5 |
229 |
262 |
